Čo je to guľôčkové ložisko s hlbokou drážkou? Typy, použitie a sprievodca

A guľkové ložisko s hlbokou drážkou je najpoužívanejším typom valivých ložísk na svete. Skladá sa z vnútorného krúžku, vonkajšieho krúžku, sady oceľových guľôčok a klietky – navrhnutej s hlbokými drážkami obežnej dráhy, ktoré umožňujú súčasne zvládať radiálne aj axiálne zaťaženie. Jeho jednoduchosť, všestrannosť a nízke nároky na údržbu z neho robia predvolenú voľbu v rôznych odvetviach od elektromotorov až po domáce spotrebiče.

Ako funguje guľôčkové ložisko s hlbokou drážkou

Charakteristickým znakom tohto typu ložiska je jeho hlboké, neprerušované drážky obežnej dráhy opracované do vnútorného aj vonkajšieho prstenca. Keď sa guľôčky kotúľajú v týchto drážkach, udržujú si konzistentný kontakt pri zaťažení a rozkladajú napätie rovnomerne po obvode obežnej dráhy. Táto geometria umožňuje ložisku podporovať:

• Radiálne zaťaženia — sily kolmé na os hriadeľa (primárny smer zaťaženia)
• Axiálne (ťahové) zaťaženia — sily rovnobežné s osou hriadeľa v oboch smeroch
• Kombinované zaťaženie — súčasné radiálne a axiálne sily

Na rozdiel od ložísk s kosouhlým stykom, ktoré sú optimalizované pre jeden smer zaťaženia, konštrukcia s hlbokou drážkou prenesie axiálne zaťaženie v oboch smeroch bez akéhokoľvek špeciálneho usporiadania, vďaka čomu je vo svojej podstate flexibilnejšia.

Kľúčové komponenty a ich funkcie

Pochopenie každého komponentu pomáha pri výbere správneho ložiska a diagnostike režimov porúch:

• Vnútorný krúžok: Namontované na otočnom hriadeli; vnútorná drážka obežnej dráhy je obrobená do jej vonkajšieho povrchu.
• Vonkajší krúžok: Zapadá do krytu; vonkajšia drážka obežnej dráhy je obrobená do jej vnútorného povrchu.
• Loptičky: Presne brúsené oceľové gule, ktoré sa odvaľujú medzi dvoma obežnými dráhami a prenášajú zaťaženie s minimálnym trením.
• Klietka (držiak): Udržuje loptičky rovnomerne rozmiestnené, čím zabraňuje ich kontaktu a znižuje tvorbu tepla. Bežné materiály zahŕňajú oceľ, mosadz a polyamid (PA66).
• Tesnenia alebo štíty: Voliteľné uzávery, ktoré zadržiavajú mazivo a vylučujú nečistoty. Štíty (kovové) umožňujú vyššiu rýchlosť; tesnenia (guma) ponúkajú lepšiu ochranu.

Štandardné rozmery a nosnosť

Guľôčkové ložiská s hlbokými drážkami spĺňajú rozmerové normy ISO 15, čo zaisťuje globálnu zameniteľnosť. Najbežnejšie série sú série 6000, 6200 a 6300, pričom každá má väčší vonkajší priemer a nosnosť pre rovnakú veľkosť otvoru.

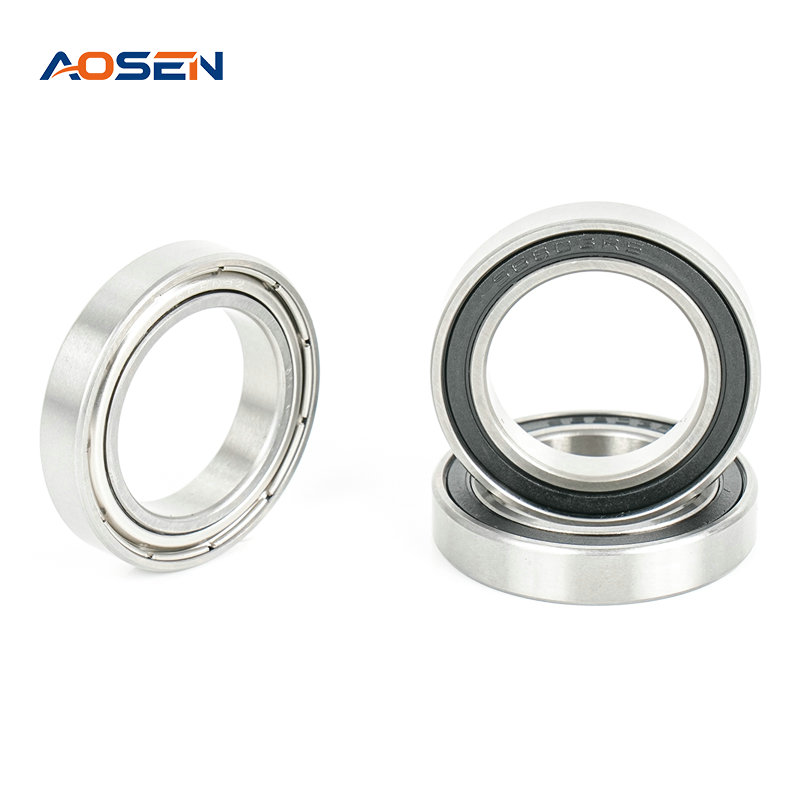

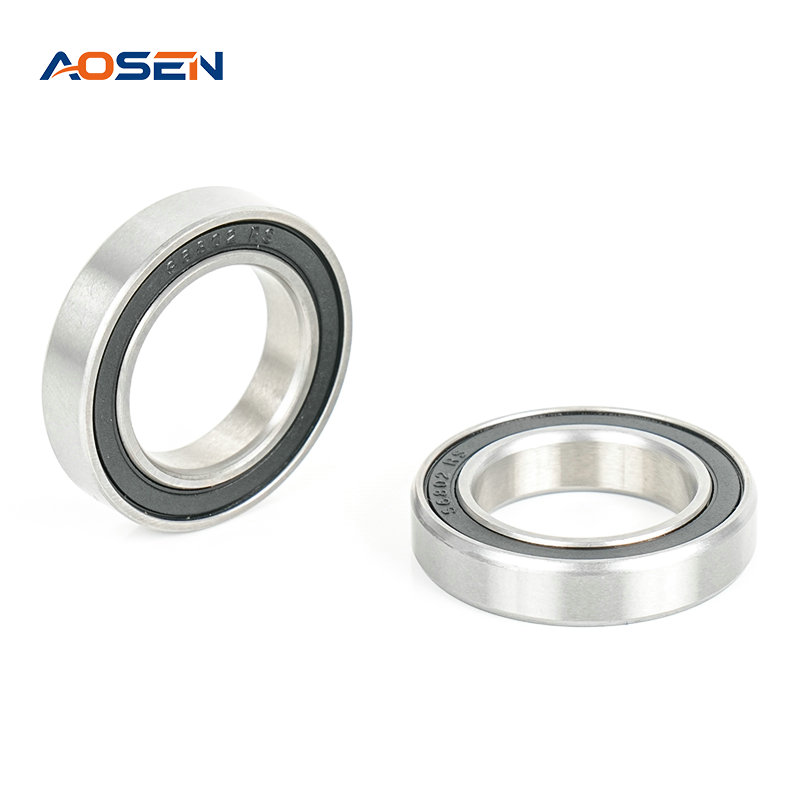

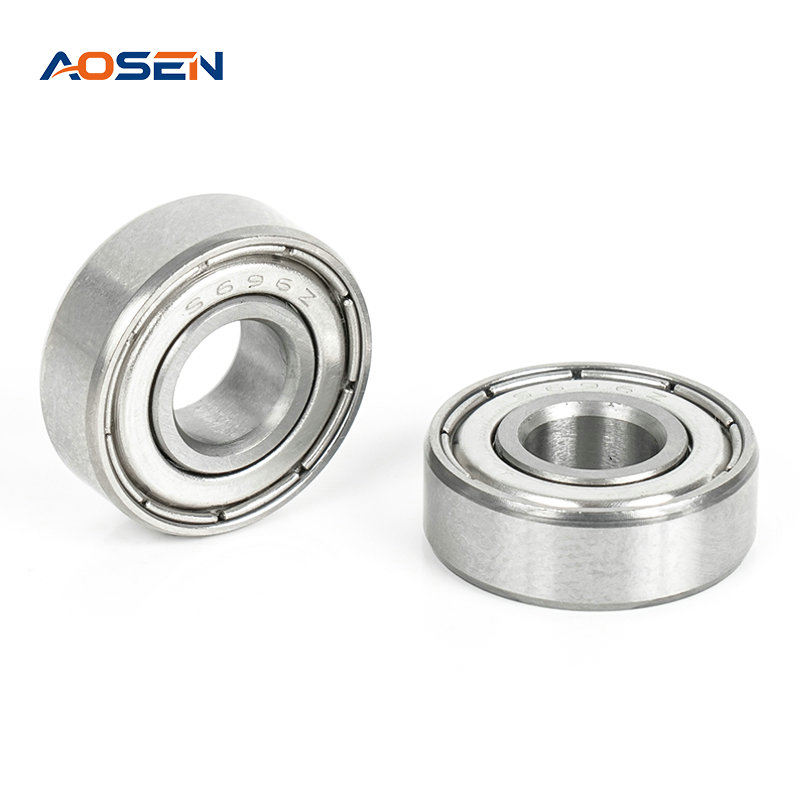

Guličkové ložisko s hlbokou drážkou z nehrdzavejúcej ocele: Kedy a prečo

A guličkové ložisko z nehrdzavejúcej ocele používa pre svoje krúžky a guľôčky martenzitickú nehrdzavejúcu oceľ AISI 440C namiesto štandardnej chrómovej ocele (AISI 52100). Tento výber materiálu nie je len aktualizáciou – je to zámerné inžinierske rozhodnutie vhodné pre špecifické prostredia.

Výhody nehrdzavejúcej ocele

• Odolnosť proti korózii: Nerez 440C odoláva vlhkosti, jemným kyselinám a mnohým chemikáliám. Štandardné ložiská z chrómovej ocele rýchlo hrdzavejú vo vlhkom prostredí.
• Hygienický súlad: Spĺňa potravinárske a farmaceutické normy (FDA, EHEDG), kde sa musí minimalizovať kontaminácia mazivami.
• Vhodnosť čistých priestorov: Používa sa v polovodičových a optických zariadeniach, kde sú častice z hrdze neprijateľné.
• Kompatibilita chemického procesu: Odoláva zriedeným kyselinám, soľným roztokom a mnohým rozpúšťadlám, ktoré by v priebehu niekoľkých dní zničili ložiská z chrómovej ocele.

Je potrebné zvážiť kompromisy

• Nižšia tvrdosť: 440C dosahuje približne 58-62 HRC oproti 62–66 HRC pre chrómovú oceľ 52100, výsledkom čoho je zhruba O 20–30 % nižšia nosnosť pre rovnakú veľkosť.
• Vyššie náklady: Ložiská z nehrdzavejúcej ocele zvyčajne stoja 2-4x viac než ekvivalentné verzie z chrómovej ocele.
• Nižšia maximálna rýchlosť: Vlastnosti materiálu obmedzujú prevádzkovú rýchlosť v porovnaní s chrómovou oceľou rovnakej série.

Typické aplikačné prostredia

• Stroje na spracovanie potravín a nápojov (oplachové oblasti)
• Námorné a pobrežné vybavenie
• Lekárske a zubárske nástroje
• Chemické čerpadlá a ventily
• Nástroje na výrobu polovodičov

Vysvetlenie možností tesnenia a štítu

Prípona na označení ložiska vás informuje o type uzáveru – kritický faktor výberu:

Spoločné aplikácie v rôznych odvetviach

Hlboké guľkové ložiská tvoria približne 80 % všetkých predajov ložísk na celom svete , údaj, ktorý odráža ich prispôsobivosť. Medzi kľúčové aplikačné sektory patria:

• Elektromotory: Nachádza sa prakticky v každom motore na striedavý a jednosmerný prúd, od ventilátorov s malým výkonom až po priemyselné pohony s výkonom stoviek kilowattov.
• Automobilový priemysel: Alternátory, vodné čerpadlá, napínacie remenice a jednieky elektrického posilňovača riadenia – jeden osobný automobil môže obsahovať 50 alebo viac guľkové ložiská s hlbokými drážkami.
• Poľnohospodárske stroje: Prevodovky, dopravníky a zberné zariadenia, kde je nevyhnutný spoľahlivý výkon pri vibráciách.
• Spotrebné spotrebiče: Bubny práčok, vákuové motory a elektrické náradie sa spoliehajú na ložiská série 6200 a 6300.
• Robotika a automatizácia: Kĺbové pohony a servomotory používajú guľkové ložiská triedy presnosti (P5, P4) na opakovateľné polohovanie.

Ako vybrať správne guľkové ložisko s hlbokou drážkou

Nesprávny výber vedie k predčasnému zlyhaniu. Postupujte podľa tohto štruktúrovaného prístupu:

1. Definujte veľkosť a smer zaťaženia. Vypočítajte radiálne aj axiálne zaťaženie v Newtonoch. Ak axiálne zaťaženie presahuje 30 % radiálneho zaťaženia, zvážte, či nie je vhodnejšie použiť ložisko s kosouhlým stykom.
2. Určte požadovanú rýchlosť. Porovnajte svoje prevádzkové otáčky s rýchlostným limitom ložiska. Ložiská mazané mazivom majú zvyčajne rýchlostný limit 65–80 % olejom mazaných ekvivalentov .
3. Posúdiť prostredie. Vlhké, chemicky agresívne prostredie alebo prostredie prichádzajúce do styku s potravinami si vyžaduje guľkové ložisko z nehrdzavejúcej ocele. Prašné prostredie vyžaduje uzavreté (2RS) verzie.
4. Vypočítajte požadovanú životnosť. Použite vzorec životnosti L10: L10 = (C/P)³ × 10⁶ / (60 × n), kde C = dynamické zaťaženie, P = ekvivalentné dynamické zaťaženie a n = rýchlosť v ot./min.
5. Vyberte triedu tolerancie. Štandard (Normal/PN) vyhovuje väčšine aplikácií. Triedy presnosti P6, P5 a P4 poskytujú užšie rozmerové tolerancie pre vysokorýchlostné vretená alebo presné nástroje.
6. Zvoľte mazanie. Predmazané (2RS, ZZ) ložiská zjednodušujú údržbu. Otvorené ložiská v olejových kúpeľoch dosahujú pri správnom riadení vyššie otáčky a dlhšiu životnosť.

Mazanie: Tuk vs. Olej

Mazanie je jedným z najväčších faktorov životnosti ložísk. Viac ako 36 % predčasných porúch ložísk sa podľa priemyselných štúdií pripisujú nesprávnemu mazaniu.

• Mazanie tukom: Vhodné pre väčšinu aplikácií do približne ndm = 300 000 (rýchlosť × stredný priemer). Mazivo na báze lítia je štandardné; PTFE alebo silikónové mazivo sa používa pre extrémne teploty alebo kontakt s potravinami.
• Mazanie olejom: Výhodné nad ndm = 300 000, v prostredí s vysokou teplotou nad 120 °C alebo tam, kde je kritický rozptyl tepla. Bežné sú metódy olejového kúpeľa a olejového prúdu.
• Množstvo tuku: Vyplňte vnútorný priestor ložiska do 30 – 50 % kapacita. Premastenie vytvára nadmerné teplo a urýchľuje degradáciu.

Režimy porúch a ako im predchádzať

Rozpoznanie vzorcov porúch umožňuje proaktívnu údržbu:

Guličkové ložisko s hlbokou drážkou vs. iné typy ložísk

Vedieť kedy not používať guľkové ložisko s hlbokou drážkou je rovnako dôležité ako vedieť, kedy ho použiť:

• Ložiská s kosouhlým stykom: Lepšie pre vysoké axiálne zaťaženia alebo párové usporiadania vyžadujúce axiálne predpätie (napr. vretená obrábacích strojov). Nie je to náhrada typu drop-in kvôli jednosmernému ťahovému dizajnu.
• Valčekové ložiská: Vynikajúci pre veľké radiálne zaťaženie, ale nemôže podporovať axiálne zaťaženie. Používa sa vo veľkých motoroch a prevodovkách, kde je predvídateľná výchylka hriadeľa.
• Kuželíkové ložiská: Zvládnite kombinované zaťaženie s vysokou axiálnou tuhosťou, ale vyžadujú si zložitejšie upevnenie a riadenie predpätia.
• Samonastavovacie guľkové ložiská: Tolerujte vychýlenie hriadeľa do 2–3°; vhodné tam, kde nie je možné zaručiť vyrovnanie krytu, ale nosnosť je nižšia.

Pre veľkú väčšinu všeobecných priemyselných a komerčných aplikácií s mierne zaťaženie, stredné rýchlosti a primerané prevádzkové prostredie , guľkové ložisko zostáva optimálnym a cenovo najefektívnejším riešením.
