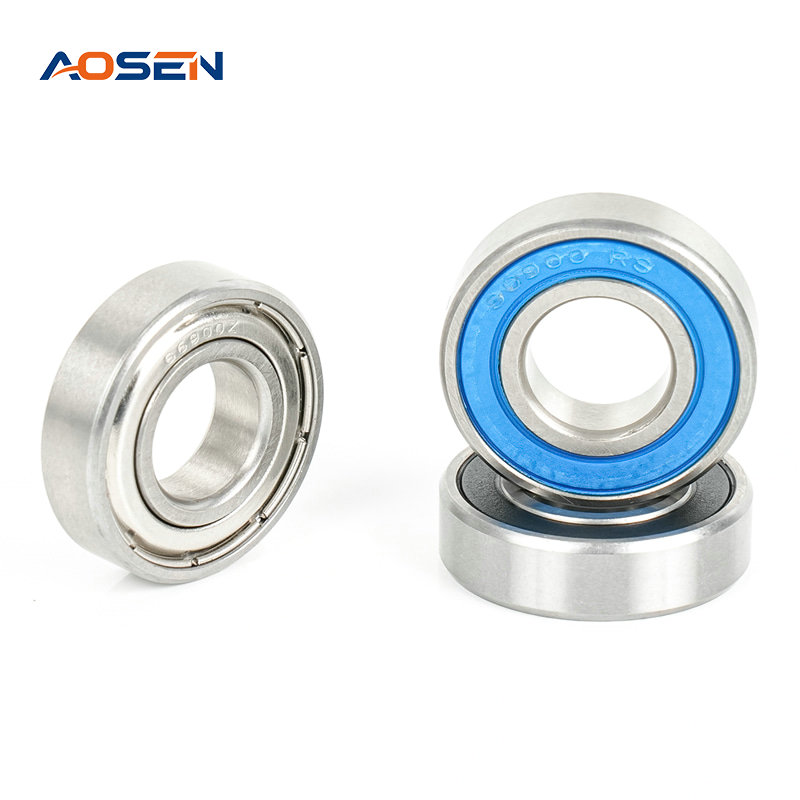

Guličkové ložiská série 6900 s hlbokou drážkou

Guľkové ložiská s hlbokými drážkami sú najreprezentatívnejším a najpoužívanejším typom valivých ložísk v priemyselnej oblasti. Vyznačujú sa jednoduchou konštrukciou, stabilnou prevádzkou a jednoduchou údržbou. Táto séria ložísk sa primárne používa na znášanie radiálneho zaťaženia, ale môže vydržať aj určité axiálne zaťaženie v oboch smeroch, čo z nich robí nepostrádateľný komponent jadrového prevodu v rôznych mechanických zariadeniach.

Hlavné výhody

Nízke trenie, vysoká rýchlosť: Presne brúsené obežné dráhy s hlbokými drážkami dokonale zapadajú do vysoko presných oceľových guľôčok, čo má za následok extrémne nízky trecí odpor. To im umožňuje nielen vydržať extrémne vysoké obmedzujúce rýchlosti, ale tiež účinne znižuje spotrebu energie v zariadeniach.

Hladká a tichá prevádzka: Prísna presnosť obrábania (napr. trieda P6/P5) a kontrola drsnosti povrchu majú za následok nízke vibrácie a nízku hlučnosť počas vysokorýchlostnej prevádzky, vďaka čomu sú ideálne pre aplikácie s prísnymi požiadavkami na zníženie hluku.

Bezúdržbový/nízkoúdržbový: Robustná a odolná konštrukcia v kombinácii s protiprachovými krytmi (ZZ) alebo gumovými tesneniami (2RS) a vysokokvalitným mazivom účinne bráni vniknutiu nečistôt a úniku tuku von, čím sa dosahuje dlhodobá bezúdržbová prevádzka.

Ako presne identifikovať modely guľôčkových ložísk z nehrdzavejúcej ocele s hlbokou drážkou pomocou posuvného strmeňa?
14 Apr, 2026
Pri bežnej údržbe a mechanických opravách priemyselných zariadení je presná identifikácia a výmena ložísk kritickým krokom na zabezpečenie stabilnej prevádzky. V dôsledku dlhodobého opotrebovania alebo kontaminácie ol...
READ MORE
Spoločnosť Ningbo Aosen Bearing Co., Ltd. bude vystavovať na medzinárodnej výstave priemyselnej automatizácie a robotov v Šanghaji v roku 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. s potešením oznamuje svoju účasť na medzinárodnej výstave priemyselnej automatizácie a robotov v Šanghaji 2026 (24. medzinárodná výstava priemyselnej automatizácie a robotov v Šanghaji)....
READ MORE
Ningbo Aosen Bearing Co., Ltd. úspešne uzatvára účasť na medzinárodnej výstave ložísk a špecializovaných výrobných zariadení v Guangzhou v roku 2026
10 Apr, 2026
Spoločnosť Ningbo Aosen Bearing Co., Ltd. dosiahla obrovský úspech a priniesla plodné výsledky na medzinárodnej výstave ložísk a špecializovaných výrobných zariadení v Guangzhou v roku 2026 (ďalej len „výstava“). Na p...
READ MORE
Guličkové ložisko verzus guličkové ložisko s hlbokou drážkou: kľúčové rozdiely
08 Apr, 2026
A guľkové ložisko s hlbokou drážkou je špecifický a veľmi obľúbený typ guľôčkových ložísk — nejde o samostatnú kategóriu. „Guľkové ložisko“ je široký názov rodiny, zatiaľ čo guľkové ložiská ...
READ MORE

Ložisko č	Veľkosť vonkajšieho priemeru					Základná nosnosť KN		omša (KG)
	Bore d mm	O. D D mm	Šírka B		Skosenie r _smin mm	Dynamické Cr N	Statické Cr N
	Bore d mm	O. D D mm	Otvorený typ mm	Uzavretý typ mm	Skosenie r _smin mm	Dynamické Cr N	Statické Cr N
693	3	8	3	4	0.15	430	170	0.0008
694	4	11	4	4	0.15	960	350	0.0017
695	5	13	4	4	0.2	1070	420	0.0023
696	6	15	5	5	0.2	1470	600	0.0036
697	7	17	5	5	0.3	1600	710	0.0050
698	8	19	6	6	0.3	2230	910	0.0076
699	9	20	6	6	0.3	2480	1090	0.0085
6900	10	22	6	6	0.3	2690	1270	0.0100
6901	12	24	6	6	0.3	2890	1460	0.0120
6902	15	28	7	7	0.3	4320	2250	0.018
6903	17	30	7	7	0.3	4590	2550	0.019
6904	20	37	9	9	0.3	6370	3680	0.038
6905	25	42	9	9	0.3	6660	4180	0.044
6905	30	47	9	9	0.3	7240	5010	0.05
6907	35	55	10	10	0.6	10390	7160	0.075
6908	40	62	12	12	0.6	10320	9200	0.118
6909	45	68	12	12	0.6	13490	10130	0.128
6910	50	72	12	12	0.6	13900	10990	0.1330
6911	55	80	13	13	1	14820	12690	0.1770
6912	60	85	13	13	1	15080	13480	0.1910

Bore Diancter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Bore Diancter	Priemerová séria (0)				Priemerová séria (2)					Priemerová séria (3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Štandardné	Tolerančná trieda
GB/T307.1	P0	P6	P5	P4
ISO492	C LASO	TRIEDA6	TRIEDA5	TRIEDA 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Oceľ č	Chemické zloženie %
Oceľ č	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30 – 1,65 $ $
