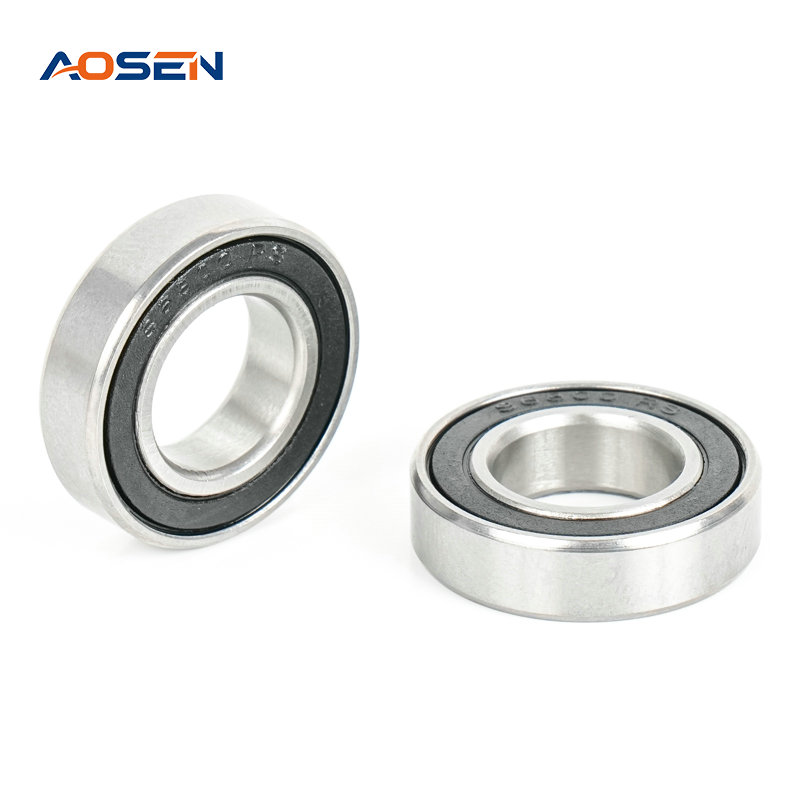

Guličkové ložiská s hlbokou drážkou série 6800

Guľôčkové ložiská s hlbokými drážkami sú najreprezentatívnejším a najpoužívanejším typom valivých ložísk v priemyselnej oblasti. Vyznačujú sa jednoduchým konštrukčným dizajnom, stabilnou prevádzkou a jednoduchou údržbou. Táto séria ložísk sa primárne používa na znášanie radiálnych zaťažení, ale môže odolať aj určitým axiálnym zaťaženiam v oboch smeroch, čo z nich robí nepostrádateľný komponent jadrového prevodu v rôznych mechanických zariadeniach.

Materiál jadra: Vysokokvalitná ložisková oceľ GCr15

Táto séria produktov je celá vyrobená z vysoko kvalitnej ložiskovej ocele GCr15 s vysokým obsahom uhlíka. GCr15 je známy svojimi vynikajúcimi komplexnými mechanickými vlastnosťami. Po precíznom procese tepelného spracovania dodáva ložiskám extrémne vysokú odolnosť:

Vysoká tvrdosť a vysoká odolnosť proti opotrebovaniu: Účinne odoláva opotrebovaniu kovu počas dlhodobej prevádzky, čím výrazne predlžuje životnosť ložiska.

Vynikajúca únavová pevnosť: Nie je náchylný na únavové odlupovanie pri nepretržitom vysokofrekvenčnom vysokotlakovom kontaktnom namáhaní, čo zaisťuje spoľahlivosť v podmienkach vysokého zaťaženia.

Vynikajúca rozmerová stabilita: Prispôsobuje sa meniacim sa teplotám a prevádzkovým prostrediam a zachováva vysoko presnú mechanickú prevádzku po dlhú dobu.

Ako presne identifikovať modely guľôčkových ložísk z nehrdzavejúcej ocele s hlbokou drážkou pomocou posuvného strmeňa?
14 Apr, 2026
Pri bežnej údržbe a mechanických opravách priemyselných zariadení je presná identifikácia a výmena ložísk kritickým krokom na zabezpečenie stabilnej prevádzky. V dôsledku dlhodobého opotrebovania alebo kontaminácie ol...
READ MORE
Spoločnosť Ningbo Aosen Bearing Co., Ltd. bude vystavovať na medzinárodnej výstave priemyselnej automatizácie a robotov v Šanghaji v roku 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. s potešením oznamuje svoju účasť na medzinárodnej výstave priemyselnej automatizácie a robotov v Šanghaji 2026 (24. medzinárodná výstava priemyselnej automatizácie a robotov v Šanghaji)....
READ MORE
Ningbo Aosen Bearing Co., Ltd. úspešne uzatvára účasť na medzinárodnej výstave ložísk a špecializovaných výrobných zariadení v Guangzhou v roku 2026
10 Apr, 2026
Spoločnosť Ningbo Aosen Bearing Co., Ltd. dosiahla obrovský úspech a priniesla plodné výsledky na medzinárodnej výstave ložísk a špecializovaných výrobných zariadení v Guangzhou v roku 2026 (ďalej len „výstava“). Na p...
READ MORE
Guličkové ložisko verzus guličkové ložisko s hlbokou drážkou: kľúčové rozdiely
08 Apr, 2026
A guľkové ložisko s hlbokou drážkou je špecifický a veľmi obľúbený typ guľôčkových ložísk — nejde o samostatnú kategóriu. „Guľkové ložisko“ je široký názov rodiny, zatiaľ čo guľkové ložiská ...
READ MORE

Ložisko č	Veľkosť vonkajšieho priemeru					Základná nosnosť KN		omša (KG)
	Bore d mm	O. D D mm	Šírka B		Skosenie r _smin mm	Dynamické Cr N	Statické Cr N
	Bore d mm	O. D D mm	Otvorený typ mm	Uzavretý typ mm	Skosenie r _smin mm	Dynamické Cr N	Statické Cr N
684	4	9	2.5	4	0.1	480	170	0.001
685	5	11	3	5	0.15	770	320	0.0019
686	6	13	3.5	5	0.15	1080	440	0.0027
687	7	14	3.5	5	0.15	1170	510	0.003
688	8	16	4	5	0.2	1250	590	0.0038
689	9	17	4	5	0.2	1330	660	0.044
6800	10	19	5	5	0.3	1590	750	0.005
6801	12	21	5	5	0.3	1910	1040	0.006
6802	15	24	5	5	0.3	2070	1250	0.007
6803	17	26	5	5	0.3	2130	1360	0.008
6804	20	32	7	7	0.3	3480	2230	0.019
6805	25	37	7	7	0.3	3680	2630	0.022
6806	30	42	7	7	0.3	4000	3150	0.026
6807	35	47	7	7	0.3	4270	3600	0.029
6808	40	52	7	7	0.3	4410	3890	0.033
6809	45	58	7	7	0.3	4590	4330	0.04
6810	50	65	7	7	0.3	6610	6080	0.0520
6811	55	72	9	9	0.3	8530	8080	0.0830
6812	60	78	10	10	0.3	9200	8760	0.1060

Bore Diancter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Bore Diancter	Priemerová séria (0)				Priemerová séria (2)					Priemerová séria (3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Štandardné	Tolerančná trieda
GB/T307.1	P0	P6	P5	P4
ISO492	C LASO	TRIEDA6	TRIEDA5	TRIEDA 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Oceľ č	Chemické zloženie %
Oceľ č	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30 – 1,65 $ $
