Ako presne identifikovať modely guľôčkových ložísk z nehrdzavejúcej ocele s hlbokou drážkou pomocou posuvného strmeňa?

Pri bežnej údržbe a mechanických opravách priemyselných zariadení je presná identifikácia a výmena ložísk kritickým krokom na zabezpečenie stabilnej prevádzky. V dôsledku dlhodobého opotrebovania alebo kontaminácie olejom a mazivom, laserom vyleptané značky na povrchoch mnohých guličkové ložiská z nehrdzavejúcej ocele sa môže stať nečitateľným. v dôsledku toho určenie presného modelu ložiska pomocou fyzikálneho merania sa stala nevyhnutnou zručnosťou pre inžinierov.

Tento článok poskytne podrobného sprievodcu, ako rýchlo a presne identifikovať model guľôčkového ložiska z nehrdzavejúcej ocele – s použitím iba strmeňa – meraním jeho vnútorný priemer, vonkajší priemer a šírka .

Meracie nástroje a základné parametre

Aby sme presne identifikovali model ložiska, musíme najskôr pripraviť vysoko presný model nóniový strmeň . Počas procesu merania potrebujeme získať nasledujúce tri kľúčové údaje:

1. Vnútorný priemer (d): Určuje veľkosť hriadeľa, s ktorým sa ložisko spája, a je tiež najdôležitejším parametrom na odvodenie prípony čísla modelu ložiska.

2. Vonkajší priemer (D): Určuje veľkosť montážneho otvoru ložiska.

3. Šírka/hrúbka (B): Axiálny rozmer ložiska.

V konvenciách pomenovania pre guľkové ložiská z nehrdzavejúcej ocele (napr. S6004-ZZ) predpona „S“ označuje materiál z nehrdzavejúcej ocele, zatiaľ čo prípona „ZZ“ označuje obojstranné kovové štíty. Medziľahlé čísla (napríklad 6004) sú však kľúčom k rozmerom ložiska.

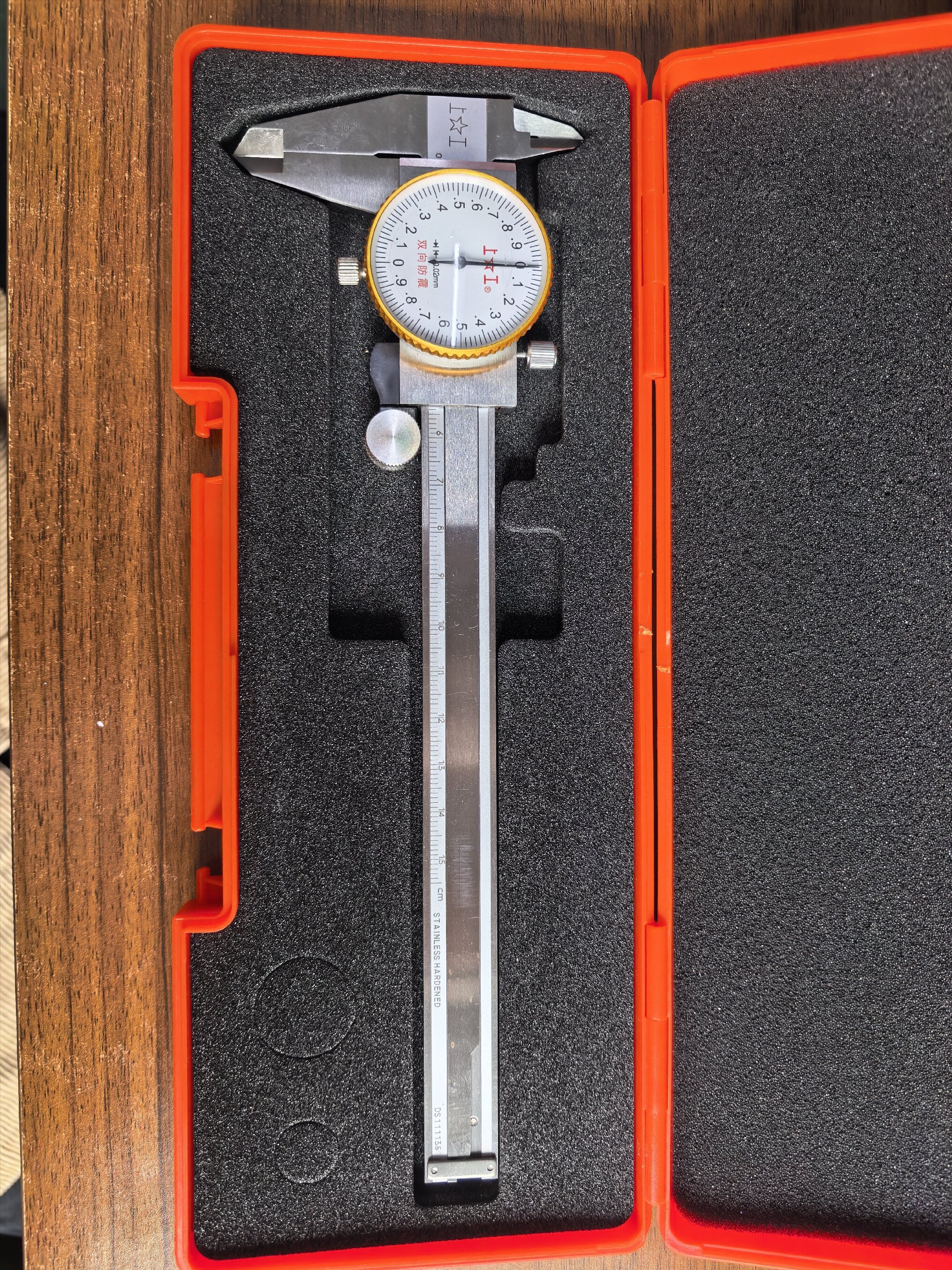

Vernier posuvné meradlo

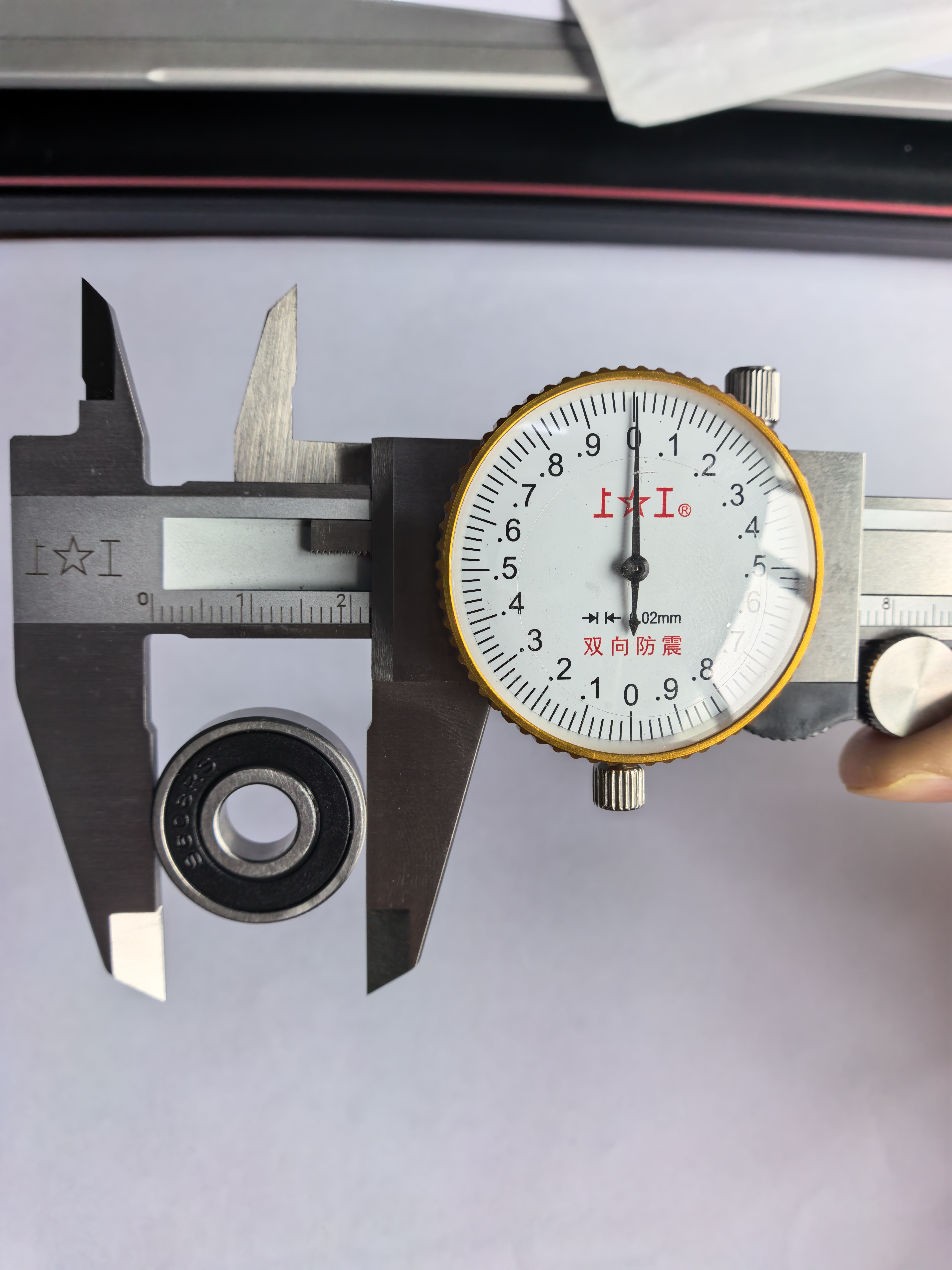

Meranie vnútorného priemeru

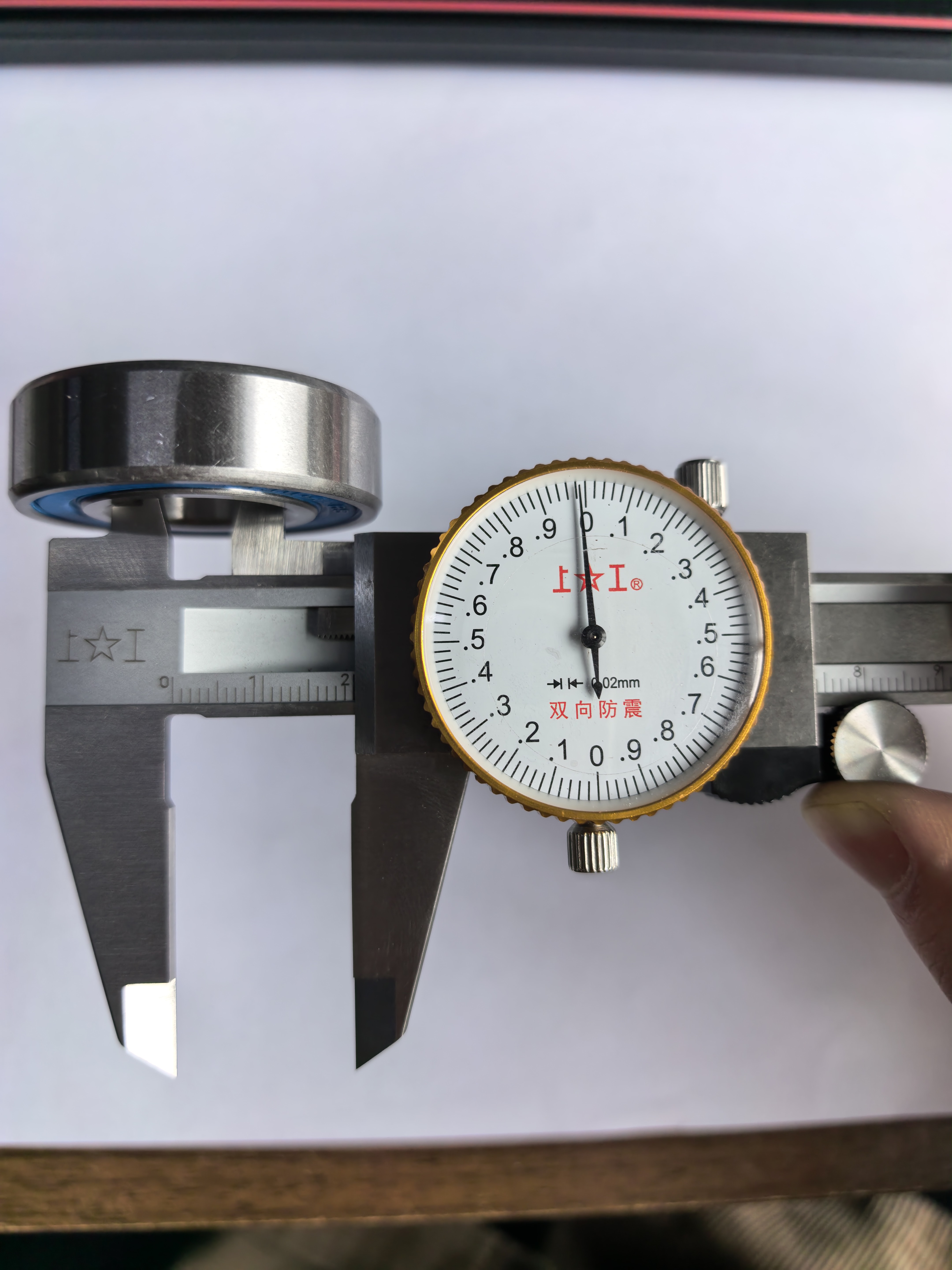

Meranie vonkajšieho priemeru

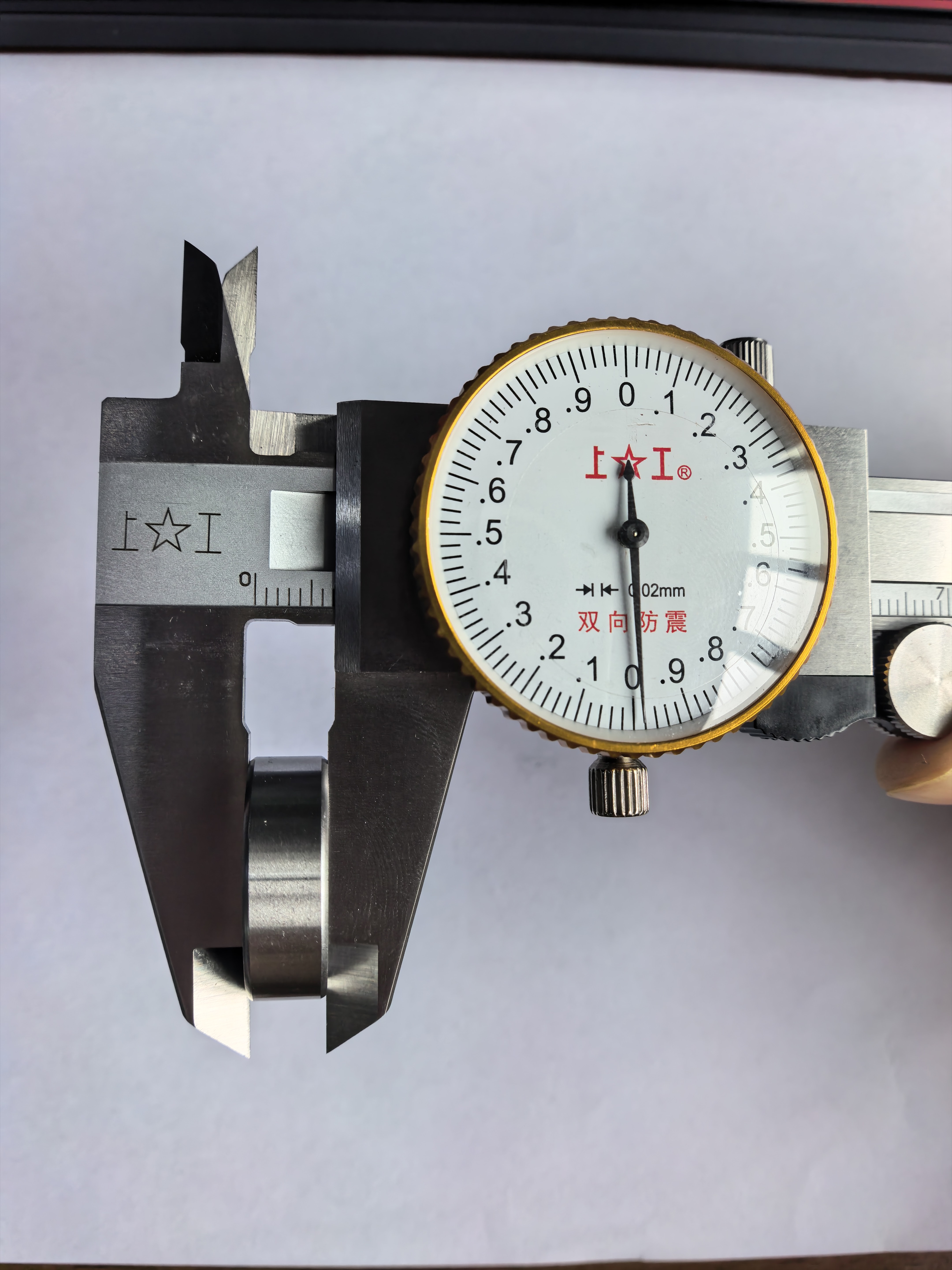

Meranie šírky/hrúbky

Metódy identifikácie 4-ciferných modelových ložísk

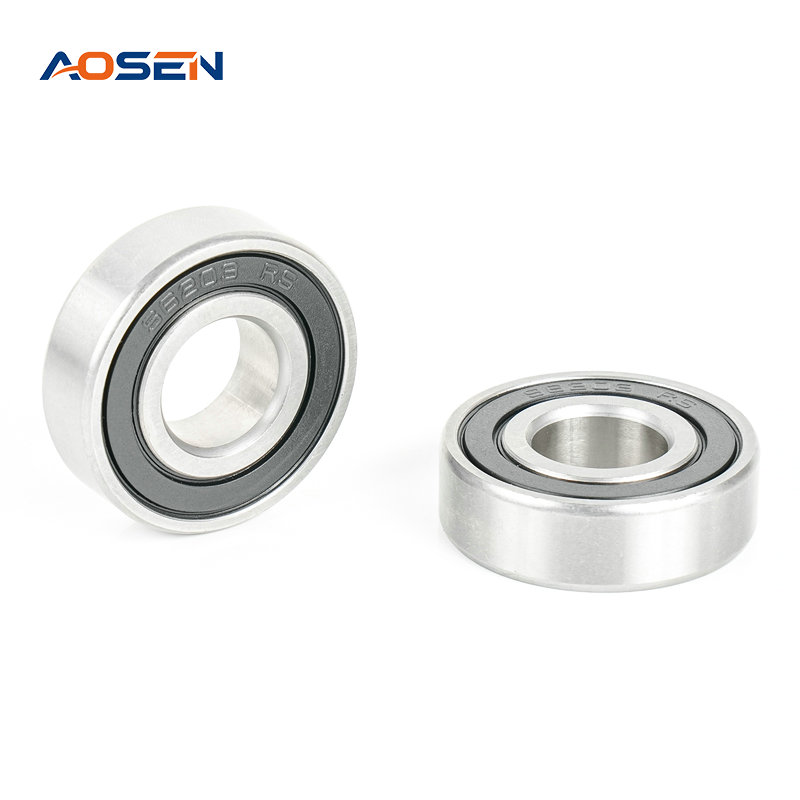

V prípade guľkových ložísk s hlbokou drážkou označených štvormiestnym kódom (napr. séria S60xx, S62xx a S63xx) existuje presný súlad medzi vnútorným priemerom a poslednými číslicami čísla modelu. Tento vzťah kategorizujeme do dvoch scenárov: „Štandardný vzorec“ a „Špeciálne prípony“.

Štandardné puzdro: Platí pre modely s príponou ≥ 04 (vnútorný priemer ≥ 20 mm)

Keď je vnútorný priemer ložiska meraný pomocou posuvného meradla väčšia alebo rovná 20 mm , môžete použiť klasický vzorec "delete 5":

Základný vzorec: nameraný vnútorný priemer ložiska ÷ 5 = posledné dve číslice čísla modelu

Analýza prípadov: S6004-ZZ — Ak zmeriate vnútorný priemer ložiska z nehrdzavejúcej ocele pomocou posuvného meradla a zistíte, že je 20 mm , môžete použiť nasledujúci vzorec: 20 ÷ 5 = 4 (s príponou "04"). Predbežné hodnotenie: Prípona pre tento model ložiska je 04. Následne vykonaním ďalších meraní vonkajšieho priemeru ložiska (42 mm) a šírky (12 mm) a ich krížovým odkazom na štandardnú tabuľku veľkostí ložiska môžete jednoznačne identifikovať celé číslo modelu ložiska ako S6004-ZZ .

Špeciálny prípad: Platí pre modely s koncovými číslami 00, 01, 02 a 03

Upozorňujeme, že pravidlo delenia vnútorného priemeru číslom 5 neplatí pre ložiská s príponami v rozsahu od 00 do 03. Tieto štyri špecifické typy ložísk predstavujú výnimky v rámci medzinárodných noriem; rozmery ich vnútorného priemeru sú pevné hodnoty, ktoré si inžinieri musia zapamätať. Konkrétne zodpovedajúce hodnoty sú nasledovné:

Prípona 00: Vnútorný priemer upevnený na 10 mm (napr. S6000)

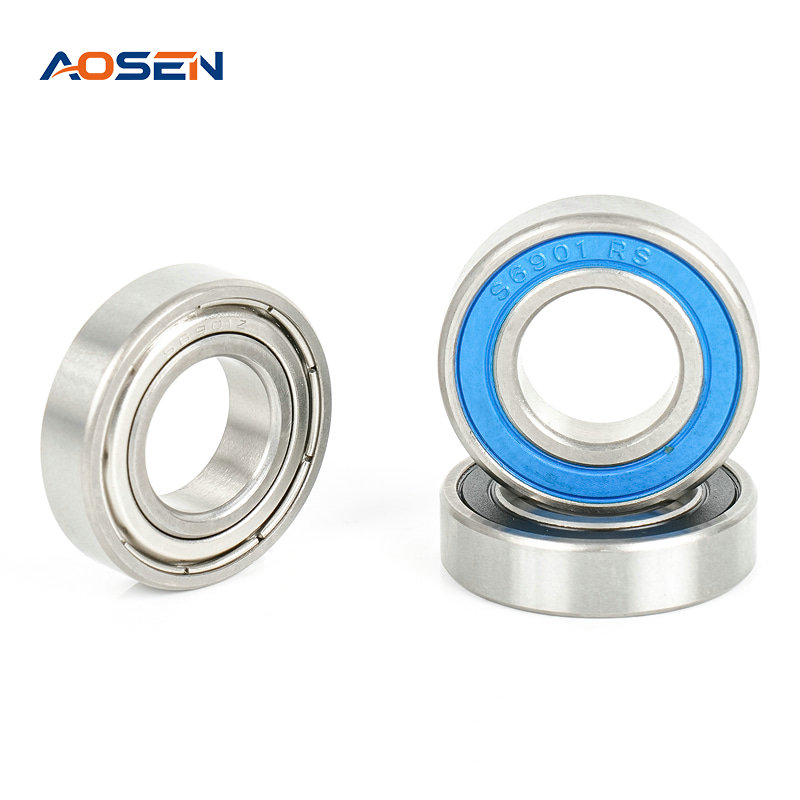

Prípona 01: Vnútorný priemer upevnený na 12 mm (napr. S6001)

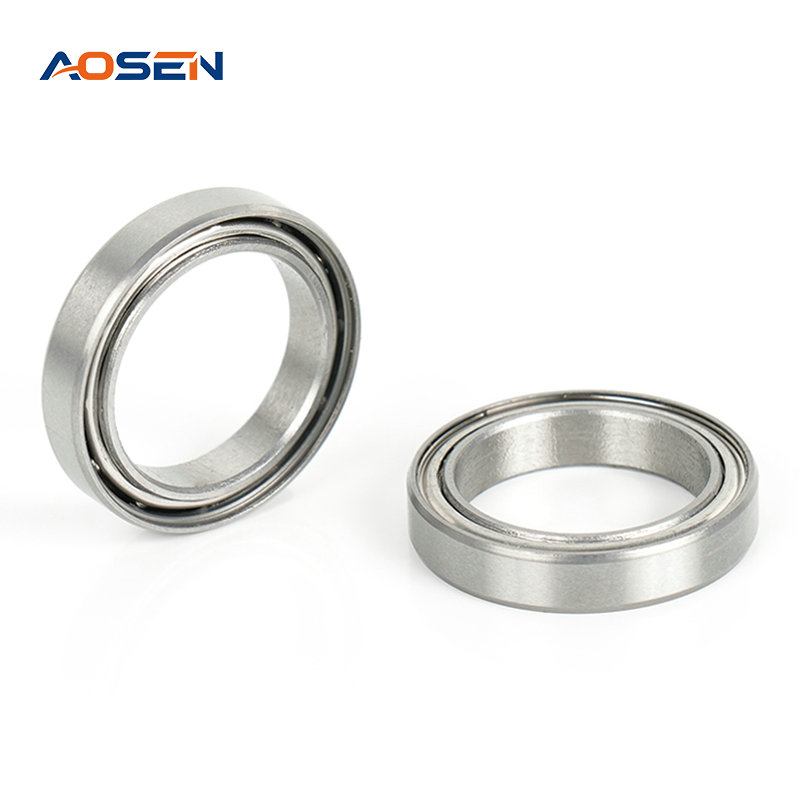

Prípona 02: Vnútorný priemer upevnený na 15 mm (napr. S6002)

Prípona 03: Vnútorný priemer upevnený na 17 mm (napr. S6003)

Ak vnútorný priemer nameraný pomocou posuvného meradla zodpovedá jednej zo štyroch hodnôt uvedených vyššie, priraďte ho priamo k zodpovedajúcej prípone; nepoužívajte metódu delenia 5.

Metódy identifikácie 3-ciferných modelových ložísk (miniatúrne/malé ložiská)

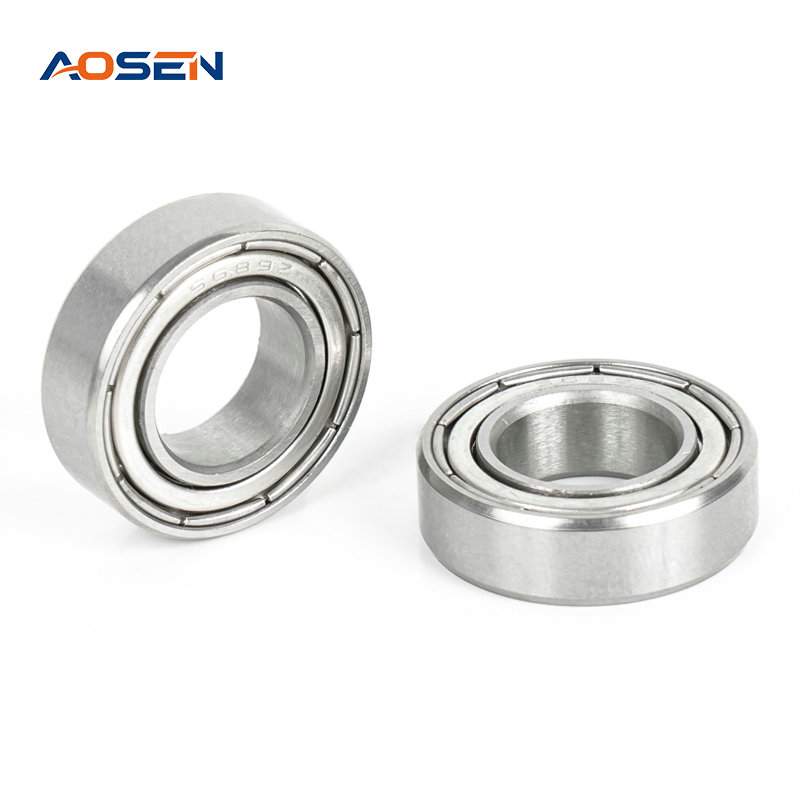

V prípade miniatúrnych alebo malých guľôčkových ložísk z nehrdzavejúcej ocele sa ich čísla modelov zvyčajne skladajú z troch číslic (napr. S608, S626 atď.). Identifikácia tohto typu ložiska je najjednoduchšia; * *podobne nemožno použiť vzorec "deliť 5". **

Základné pravidlo: Nameraný vnútorný priemer ložiska = posledná číslica čísla modelu

Analýza prípadov: ** S608-ZZ ** — Ak na meranie vnútorného priemeru malého ložiska použijete posuvné meradlo a zistíte, že je ** 8 mm **, potom – na základe konvencií pre 3-miestne označenia ložísk – vnútorný priemer priamo zodpovedá prípone čísla modelu. Predbežné hodnotenie: Prípona tohto ložiska je ** 8 **. Kombináciou s nameraným vonkajším priemerom (22 mm) a šírkou (7 mm) možno model potvrdiť ako bežné miniatúrne ložisko ** S608-ZZ **.

Súhrnné a výberové odporúčania

Stručne povedané, kroky na identifikáciu modelu guľôčkového ložiska z nehrdzavejúcej ocele pomocou posuvného strmeňa možno zhrnúť takto:

Zmerajte vnútorný priemer, určte príponu:

Ak je nameraný vnútorný priemer jednociferné číslo (napr. 8 mm), zodpovedá posledným číslicam 3-miestneho čísla modelu (napr. 608).

Ak je nameraný vnútorný priemer 10, 12, 15 alebo 17 mm, zodpovedá špeciálnym 4-miestnym príponám 00, 01, 02 a 03.

Ak je nameraný vnútorný priemer ≥ 20 mm, použite vzorec ** Vnútorný priemer ÷ 5 = Prípona ** (napr. 20 ÷ 5 = 04).

Zmerajte vonkajší priemer a šírku na určenie série:

Ložiská s rovnakým vnútorným priemerom môžu patriť do rôznych sérií – s rôznymi vonkajšími priemermi a šírkami – kvôli rozdielom v nosnosti (napr. S6004, S6204, S6304 atď.). Preto musí byť konkrétny model definitívne identifikovaný krížovým odkazom na vonkajší priemer a šírku.

Ovládaním vyššie uvedených meracích a výpočtových techník môžete ľahko identifikovať skutočnú identitu ložiska – dokonca aj „obyčajného“ bez obalu alebo označenia – čím sa vyhnete nepríjemným situáciám počas údržby zariadenia, ktoré vznikajú pri kúpe nesprávneho modelu alebo neschopnosti správne zmontovať diely.
