Guličkové ložisko verzus guličkové ložisko s hlbokou drážkou: kľúčové rozdiely

A guľkové ložisko s hlbokou drážkou je špecifický a veľmi obľúbený typ guľôčkových ložísk — nejde o samostatnú kategóriu. „Guľkové ložisko“ je široký názov rodiny, zatiaľ čo guľkové ložiská s hlbokými drážkami (DGBB) predstavujú najpoužívanejší podtyp v rámci tejto rodiny, ktorý predstavuje zhruba 80 % celkového predaja guľkových ložísk na celom svete . Pochopenie tohto rozdielu je dôležité pri výbere správneho ložiska pre typ zaťaženia, rýchlosť a montážne obmedzenia.

Rodina guľôčkových ložísk: Čo obsahuje

Guľôčkové ložiská používajú guľové valivé prvky na zníženie rotačného trenia a nosných zaťažení medzi pohyblivými časťami. V rámci tejto rodiny existuje niekoľko odlišných podtypov, z ktorých každý je navrhnutý pre špecifické profily zaťaženia a prevádzkové podmienky:

• Guličkové ložiská s hlbokými drážkami (DGBB): Univerzálny, zvláda radiálne a mierne axiálne zaťaženie
• Guličkové ložiská s kosouhlým stykom: Optimalizované pre kombinované axiálne a radiálne zaťaženie pri vyšších kontaktných uhloch (15°–40°)
• Samonastavovacie guľkové ložiská: Tolerujte vychýlenie hriadeľa do 2°–3°
• Axiálne guľkové ložiská: Zvládnite čisto axiálne zaťaženie, nie je vhodné pre radiálne sily
• Štvorbodové kontaktné guľôčkové ložiská: Podporujte axiálne zaťaženie v oboch smeroch v jednom rade

Keď inžinieri alebo obstarávacie tímy odkazujú na „guličkové ložisko“ bez špecifikácie, takmer vždy majú na mysli guľkové ložisko s hlbokou drážkou – čo je dôkaz toho, aké dominantné sú DGBB v praktickom používaní.

Čím je guličkové ložisko s hlbokou drážkou výrazné

Charakteristickým znakom guľkového ložiska je geometria obežnej dráhy. Drážky vo vnútornom aj vonkajšom krúžku sú hlbšie – polomerom bližšie k priemeru guľôčky – v porovnaní s inými typmi guľôčkových ložísk. Tento dizajn poskytuje niekoľko konštrukčných výhod:

• Hlboká drážka umožňuje ložisku odolávať obom radiálne zaťaženia a axiálne (ťahové) zaťaženia v oboch smeroch
• Väčšia kontaktná plocha na guľu zvyšuje nosnosť v porovnaní s dizajnom s plytkou drážkou
• Geometria podporuje vysokorýchlostnú prevádzku - štandardné DGBB sú určené pre otáčky až 20 000 – 50 000 ot./min v závislosti od veľkosti a mazania
• Symetrický dizajn umožňuje montáž v ľubovoľnej orientácii bez straty výkonu

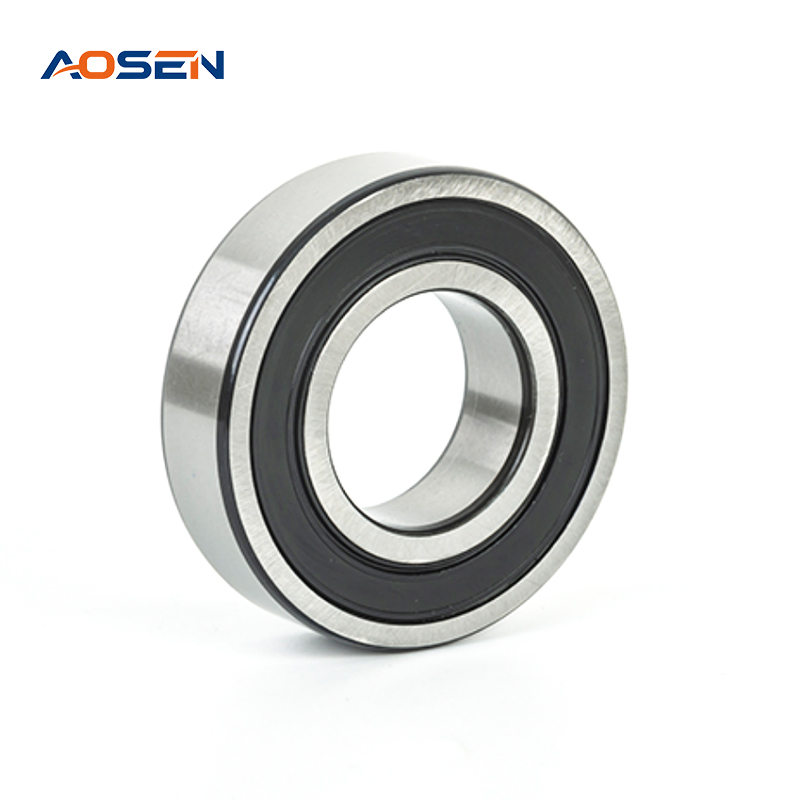

Štandardné DGBB, ako je všadeprítomné 6205-2RS (25 mm otvor) má dynamické zaťaženie približne 14,0 kN a statické zaťaženie 6,95 kN, vďaka čomu je vhodný pre elektromotory, čerpadlá, ventilátory a dopravníkové systémy bez akýchkoľvek zvláštnych montážnych úvah.

Head-to-Head: Hlboká drážka vs iné typy guľôčkových ložísk

Nosnosť: Kde ložiská s hlbokou drážkou excelujú a kde nie

Guľkové ložiská s hlbokými drážkami sú bezkonkurenčné pre scenáre kombinovaného zaťaženia pri vysokých rýchlostiach, ale ich profil nosnosti má jasné limity:

Pevnosť v radiálnom zaťažení

DGBB zvládajú radiálne zaťaženie efektívne, pretože hlboká obežná dráha rozdeľuje zaťaženie na viacero guľôčok súčasne. Ložisko 6206 (vŕtanie 30 mm) nesie dynamické radiálne zaťaženie 19,5 kN — dostatočné pre väčšinu ľahkých až stredne veľkých priemyselných motorov.

Axiálna nosnosť

Na rozdiel od axiálnych guľôčkových ložísk dokážu DGBB zvládnuť axiálne zaťaženie v oboch smeroch súčasne – až do približne 50 % ich menovitého radiálneho zaťaženia za normálnych podmienok. Táto všestrannosť eliminuje potrebu samostatných axiálnych ložísk v mnohých prevedeniach. Ak však axiálne zaťaženie prekročí túto prahovú hodnotu alebo je primárnym zaťažením, vhodnejšie sú ložiská s kosouhlým stykom alebo axiálne ložiská.

Citlivosť na nesúosovosť

Toto je známe obmedzenie DGBB. Tolerujú nesúososť hriadeľa iba 0,08°–0,16° pred zaťažením hrany výrazne znižuje životnosť ložiska. Pre aplikácie s vlastným vychýlením hriadeľa – ako sú dlhé hriadele dopravníkov alebo poľnohospodárske pohony – sú lepšou voľbou samonaklápacie guľkové ložiská alebo guľkové ložiská.

Hodnotenia rýchlosti: Prečo ložiská s hlbokými drážkami vedú v balení

Spomedzi všetkých valivých ložísk dosahujú guľkové ložiská s hlbokými drážkami najvyššie prípustné otáčky. Je to spôsobené ich geometriou s nízkym trením a minimálnou tvorbou vnútorného tepla. Pre informáciu:

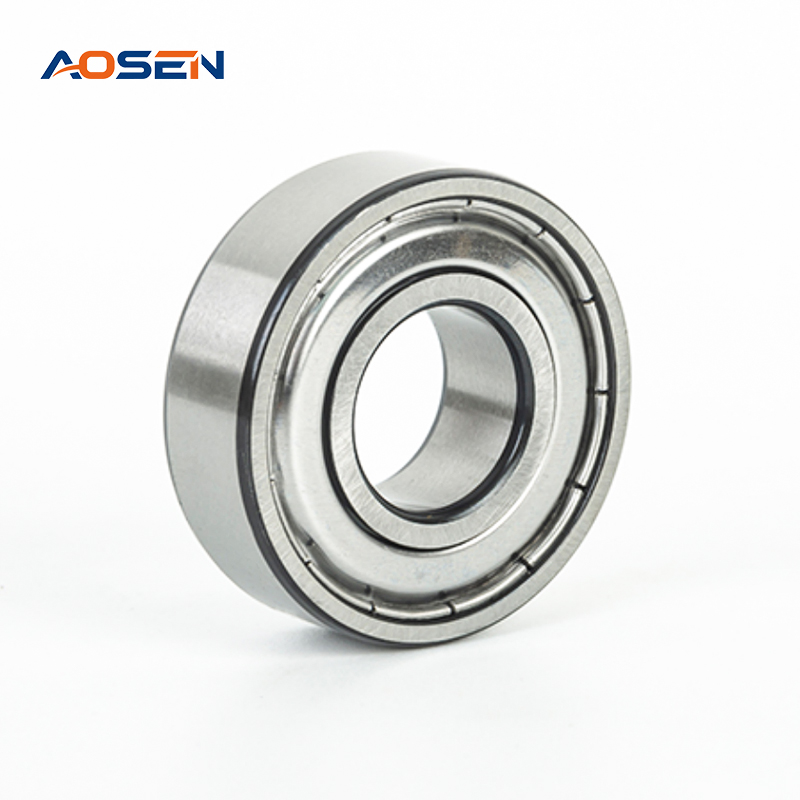

• DGBB série 6000 (10 mm otvor) môže pracovať pri až 47 000 otáčok za minútu s tukovým mazaním
• Ekvivalentné valčekové ložiská rovnakej veľkosti sú zvyčajne obmedzené na 30 000 – 35 000 ot./min.
• Kuželíkové ložiská porovnateľnej veľkosti môžu byť obmedzené na 10 000 – 15 000 ot./min.

Táto výhoda rýchlosti robí z DGBB predvolenú voľbu pre elektromotory, zubné vŕtačky, odstredivé čerpadlá, turbodúchadlá a vretená vysokorýchlostných strojov.

Možnosti tesnenia a tienenia v guľkových ložiskách s hlbokou drážkou

Jednou z praktických výhod DGBB oproti mnohým iným typom guľôčkových ložísk je široká dostupnosť utesnených a tienených variantov, čo umožňuje bezúdržbovú prevádzku v kontaminovanom prostredí:

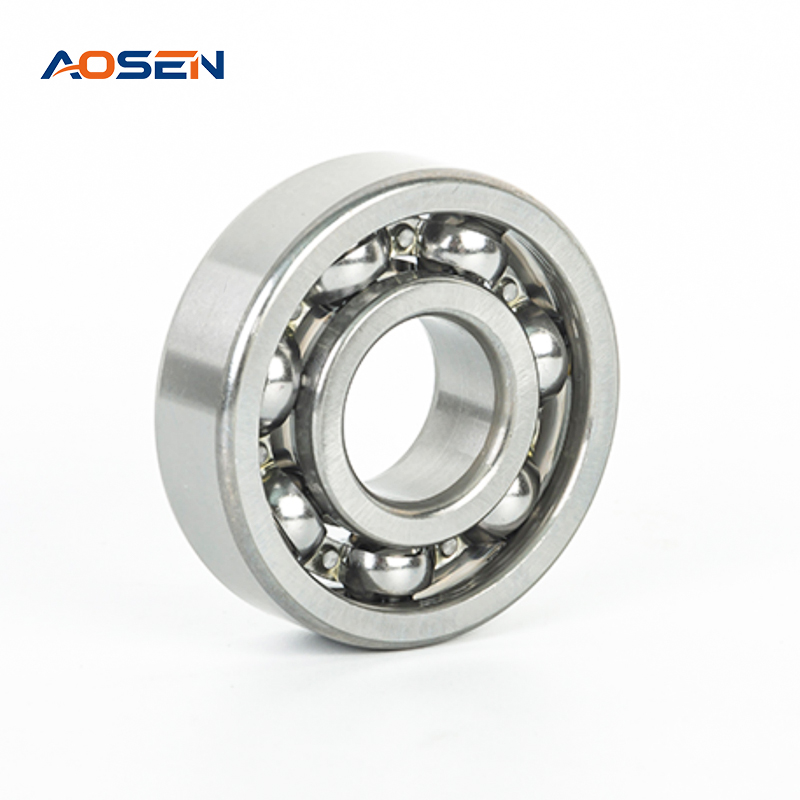

• Otvoriť (bez prípony): Žiadne tesnenie – vyžaduje vonkajšie mazanie; používa sa tam, kde je domazávanie rutinné

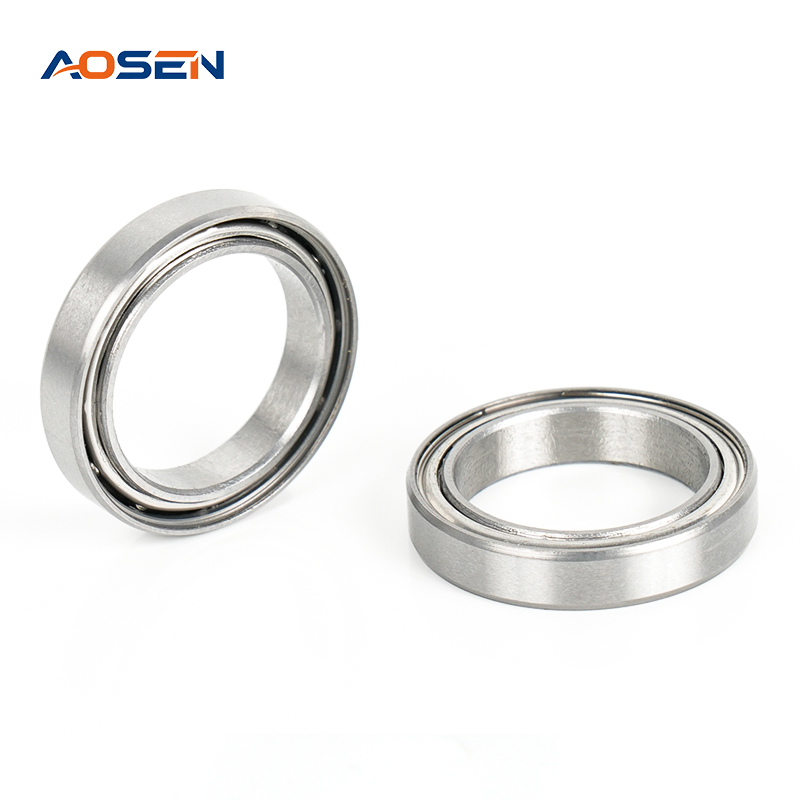

• Z alebo ZZ (kovový štít): Chráni pred pevnými nečistotami; úplne netesní proti vlhkosti; nižšie trenie ako tesnenia

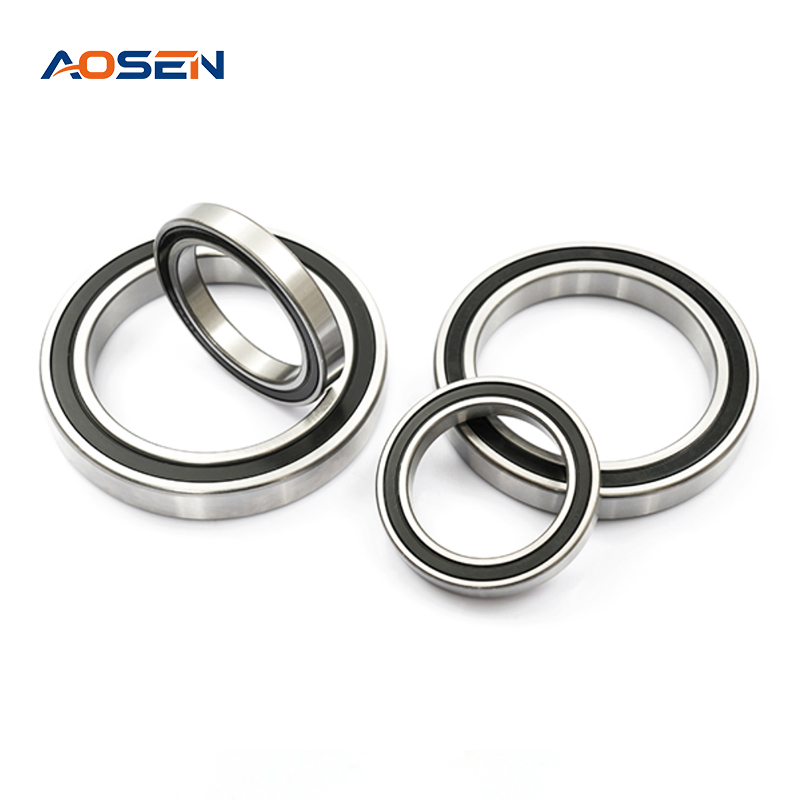

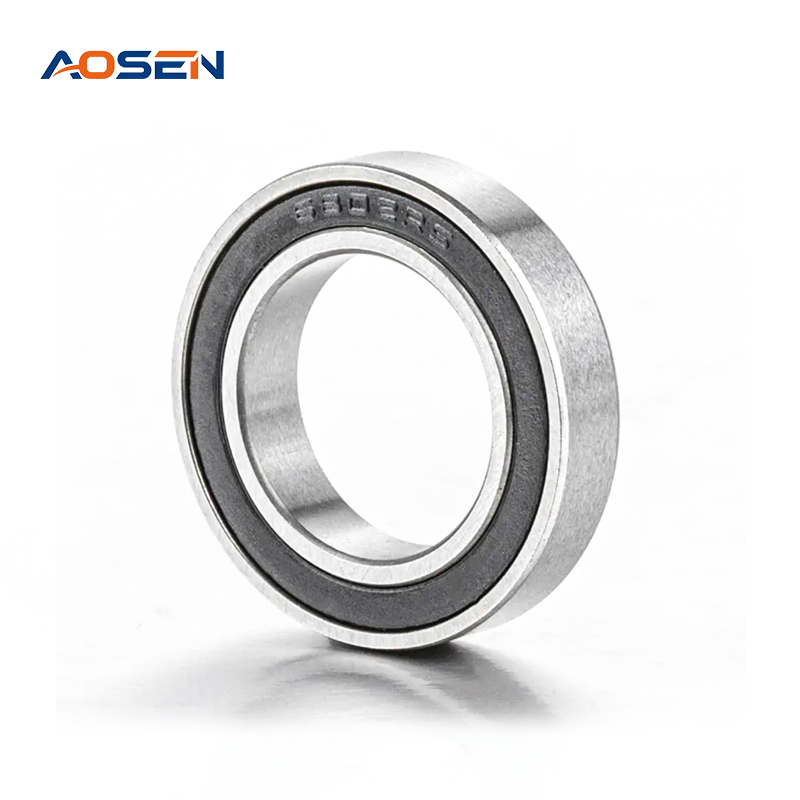

• RS alebo 2RS (gumové tesnenie): Plné kontaktné tesnenie na jednej alebo oboch stranách; chráni pred prachom a vlhkosťou; vopred balené s tukom pre mazanie ložísk na životnosť
• RZ alebo LLB (tesnenie s nízkym trením): Bezkontaktné alebo nízkokontaktné gumové tesnenie — kombinuje ochranu pred znečistením so zníženým odporom pri vyšších rýchlostiach

Guľôčkové ložiská s kosouhlým stykom a axiálne guľkové ložiská ponúkajú oveľa menej možností tesnenia, čo si vyžaduje starostlivejšiu konštrukciu krytu na zvládnutie kontaminácie – ďalší praktický dôvod, prečo DGBB dominujú vo všeobecnom priemyselnom použití.

Kedy zvoliť iné guľôčkové ložisko nad typom s hlbokou drážkou

Napriek svojej všestrannosti nie sú guľkové ložiská s hlbokými drážkami vždy optimálnou voľbou. Nasledujúce scenáre vyžadujú alternatívne typy guľkových ložísk:

Vysoké axiálne zaťaženie v jednom smere

Vretená obrábacích strojov, guľôčkové skrutky a skrutkové prevody vytvárajú silné axiálne sily v definovanom smere. Guľôčkové ložiská s kosouhlým stykom pri 40° kontaktnom uhle prenášať axiálne zaťaženie až do 70 % ich dynamického hodnotenia – ďaleko presahujúce to, čo dokáže DGBB zvládnuť bez predčasného zlyhania.

Značná nesúososť hriadeľa

Pre aplikácie, kde priehyb hriadeľa presahuje 0,5° – bežné v dlhých hriadeľoch, strojoch na spracovanie dreva alebo banských zariadeniach – naklápacie guľkové ložiská tolerujú až 3° vychýlenia bez zaťaženia hrán, čo výrazne predlžuje životnosť.

Aplikácie s čistým axiálnym zaťažením

Vertikálne hriadele čerpadiel, zdvíhacie mechanizmy a otočné stoly pôsobia zaťaženie takmer úplne pozdĺž osi hriadeľa. Na to sú špeciálne navrhnuté axiálne guľôčkové ložiská s nosnosťou až 3–5× vyšší ako DGBB s rovnakou veľkosťou otvoru pri čistom axiálnom zaťažení.

Rozmerová štandardizácia a zameniteľnosť

Guličkové ložiská spĺňajú normy ISO 15 a ABMA, vďaka čomu sú celosvetovo zameniteľné medzi výrobcami. A Ložisko 6204-2RS od SKF, NSK, FAG alebo od bežného dodávateľa má rovnaké rozmery : diera 20 mm, vonkajší priemer 47 mm, šírka 14 mm. Táto štandardizácia je významnou praktickou výhodou – náhradné diely sú dostupné na celom svete a v rôznych cenových kategóriách.

Niektoré špeciálne typy guľôčkových ložísk – najmä určité konfigurácie s uhlovým kontaktom a štvorbodové kontaktné ložiská – majú menej univerzálnu štandardizáciu, čo si vyžaduje výmeny špecifické pre výrobcu a potenciálne dlhšie dodacie lehoty.

Praktický sprievodca výberom: Typ guľôčkového ložiska podľa použitia

Cena a dostupnosť: praktická úvaha

Hlboké guľkové ložiská sú najlacnejšie valivé ložiská na jednotku nosnosti ťaží z masívnych globálnych objemov výroby. Bežné ložisko 6205-2RS od renomovanej značky stojí približne 2 – 8 USD v jednotlivých množstvách, pričom hromadne klesnú pod 1 dolár. Ložiská s kosouhlým stykom ekvivalentnej veľkosti zvyčajne stoja 3-5x viac a špeciálne typy, ako sú štvorbodové kontaktné ložiská, môžu byť 10× alebo vyššie.

V prípade veľkoobjemovej výroby alebo zariadení vyžadujúcich častú výmenu ložísk je tento rozdiel v nákladoch významným faktorom v celkových nákladoch na vlastníctvo – a často je to rozhodujúci dôvod, prečo inžinieri prestanú používať DGBB, keď to podmienky zaťaženia dovolia.
